[소방실무] 스프링클러 헤드와 장애물 사이 '법적 이격거리' 정리

스프링클러 설비의 살수장애와 관련하여 법적 기준을 판단할 때는 화재안전성능기준(NFPC 103) 과 화재안전기술기준(NFTC 103) 을 근거로 합니다.



현장에서 점검하실 때 기준이 되는 핵심 수치와 법적 원칙들을 짧게 정리했습니다

장애판단 기준 3가지만 확실히 알고 계셔도 소방 정밀점검이나 기능점검 시 기술인으로서 완벽한 대응이 가능합니다.



1. 스프링클러 살수 장애 판단 기준 3가지 (핵심)

① 헤드와 장애물 간의 이격 거리 (황금 수치: 60cm)

• 원칙: 헤드 중심으로 반경 60cm 이내에는 장애물이 없어야 합니다.
• 예외: 벽과 헤드 사이는 10cm 이상만 확보하면 됩니다.

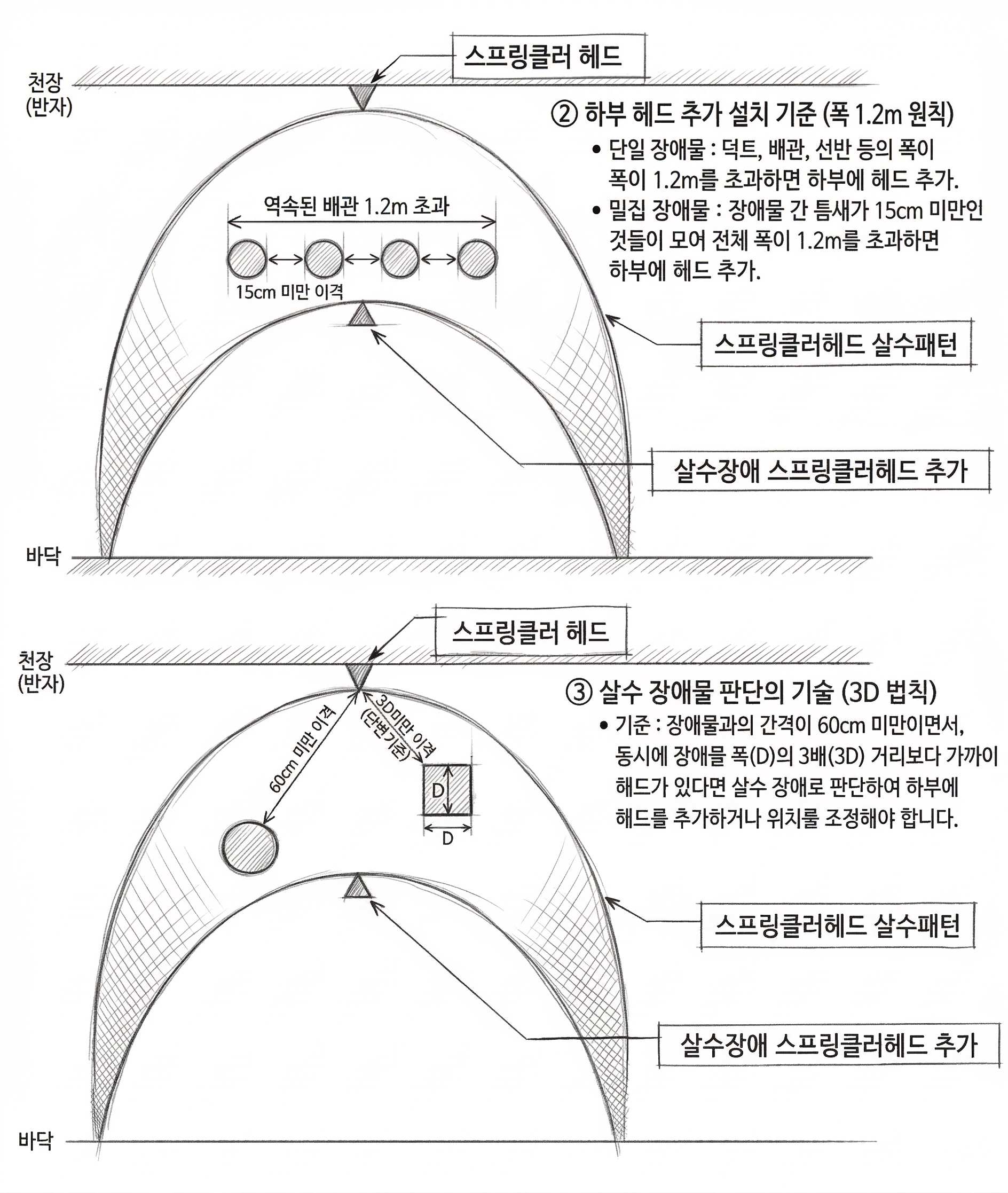

②  하부 헤드 추가 설치 기준 (폭 1.2m 원칙)

• 단일 장애물: 덕트, 배관, 선반 등의 폭이 1.2m를 초과하면 하부에 헤드 추가.
• 밀집 장애물: 장애물 간 틈새가 15cm 미만인 것들이 모여 전체 폭이 1.2m를 초과하면 하부에 헤드 추가.

③  살수 장애물 판단의 기술 (3D 법칙)

• 기준: 장애물과의 간격이 60cm 미만이면서, 동시에 장애물 폭(D)의 3배(3D) 거리보다 가까이 헤드가 있다면 살수 장애로 판단하여 하부에 헤드를 추가하거나 위치를 조정해야 합니다.

2. 보(Beam)에 의한 살수장애 방지 기준



① 보의 높이 55cm 이하인 경우 스프링클러헤드 설치기준

헤드의 반사판 중심과 보의 수평거리 (A)	헤드의 반사판 높이와 보의 하단 높이의 수직거리 (B)
0.75m 미만	보 하단보다 낮게 설치
0.75m ~ 1m 미만	10cm 미만
1~1.5m 미만	15cm 미만
1.5m 이상	30cm 미만

[표]

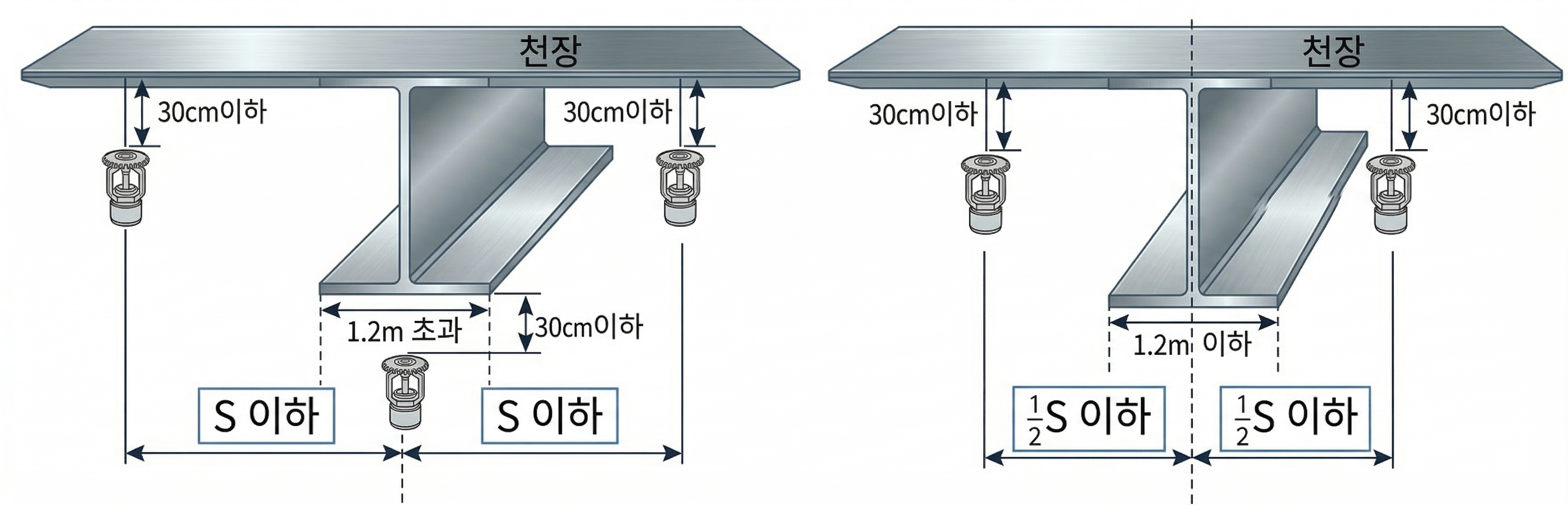

② 보의 폭이 1.2m를 초과하는 경우

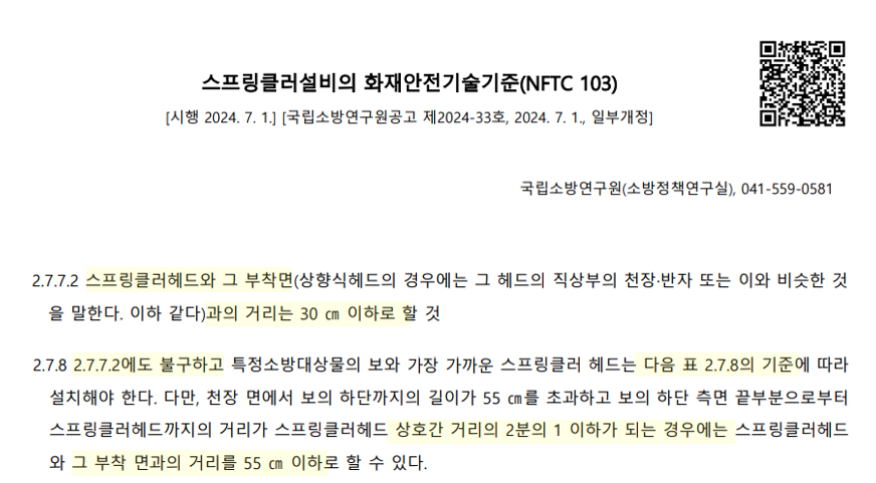

보 자체가 하나의 거대한 장애물이 됩니다. 보의 높이와 상관없이 보의 폭(밑면)이 1.2m를 초과하면 법적으로 보 하부에 헤드를 추가 설치해야 합니다. (NFTC 103 2.2.4.1)





한마디로 정리하면, "보의 폭이 1.2m를 넘으면 보 밑에도 헤드를 달아야 하고, 보가 깊으면(55cm 초과) 헤드 설치 높이를 55cm까지 띄울 수 있다" 는 내용입니다.

1. 헤드 간격(S) 계산 공식 (정방형 배치)

헤드를 정사각형 형태로 배치할 때, 헤드 사이의 직선거리(S)는 다음과 같이 계산합니다.



[가장 많이 쓰이는 '내화구조' 예시 우리 주변의 아파트나 일반 빌딩(내화구조)은 수평거리(r)가 2.3m입니다.]



식 : S = 2 × r × cos(45도), (또는 r × 1.414)

• 계산1: 2.3m × 1.414 = 3.25m
• 계산2: S = 2 × 2.3 × 0.707 = 3.25m
• 결론: 일반적인 건물의 헤드 간격은 최대 3.25m입니다!

💡법적 한계치인 3.25m를 꽉 채워서 설계하기보다는, 현장의 시공 오차나 '보'의 간섭을 고려해 3.0m ~ 3.2m 정도로 여유 있게 배치하는 것이 점검 시 지적을 피하는 노하우입니다!



2. 1/2 S 적용 예시

이미지 속의 그림 2번처럼 보를 중심으로 양옆에 헤드를 배치할 때의 예시입니다.

• 상황: 보의 폭이 1.2m 이하이고, 헤드 간격(S)이 3.2m로 설계된 현장
• 계산: 1/2 S = 3.2m ÷ 2 = 1.6m
• 결론: 보의 중심선에서 좌우로 각각 1.6m 이내에 헤드가 위치해야 합니다. 만약 이 거리가 1.6m를 초과하면 살수 반경에 빈틈(데드존)이 생기게 됩니다.



한줄요약 :  "우리 현장 헤드 간격이 3.2m라면? 보 중심에서 양옆으로 1.6m 안에 헤드를 배치하세요!"

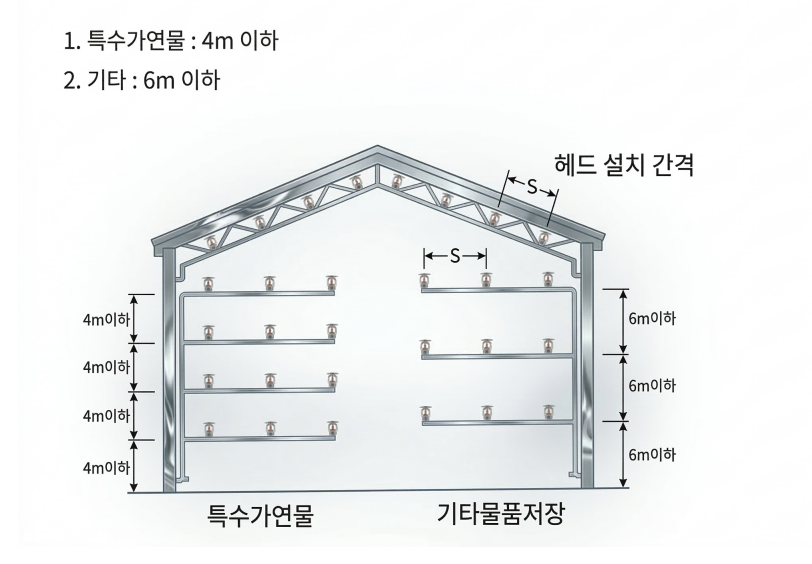

4. 물품이 조밀하게 적재된 랙식 창고의 경우

랙 높이 4m~6m마다 추가 헤드를 설치해야 하는 별도 기준이 적용됩니다.

스프링클러 헤드로부터 그 하단 0.6m(60cm) 이내에는 어떠한 물건도 쌓아서는 안 됩니다.

5. 인테리어 칸막이 관련



• 완전 구획: 천장까지 닿는 칸막이로 방이 나누어진 경우, 각 구획된 공간마다 반드시 헤드가 설치되어야 합니다.
• 부분 구획: 칸막이가 천장에서 0.6m 이상 떨어져 있어 상부가 개방된 구조라면 하나의 방으로 간주될 수 있으나, 소방서의 현장 판단에 따라 달라질 수 있습니다.



스프링클러 살수 장애 점검 체크리스트 [살수 장애 판단의 3가지 핵심]

판단기준 3가지	점검항목	점검기준
헤드 주변 이격 거리 (반경 60cm 원칙)	수평이격거리	헤드 반경 60cm 이내에 보, 기둥, 조명기구 등이 없는가?
	벽면 이격거리	헤드와 벽 사이의 거리가 최소 10cm 이상 확보되었는가?
	적치물확	헤드 하단으로 물건이 쌓여 살수를 방해하고 있지 않은가?
하부 헤드 추가 설치 (폭 1.2m 원칙)	단일 장애물 폭	장애물 간 틈새 15cm 미만인 것들의 총합이 1.2m를 초과하는가?
	밀집 장애물 합산	장애물 간 틈새 15cm 미만인 것들의 총합이 1.2m를 초과하는가?
	하부 헤드 유무	위 조건에 해당할 경우, 장애물 하부에 보조 헤드가 설치되었는가?
살수 장애 정밀 판단 (3D 법칙)	3D 법칙 적용	헤드~장애물 거리(L)가 장애물 폭(D)의 3배(3D) 이상인가?
	위치 조정 여부	3D 법칙을 만족하지 못할 경우, 헤드 위치를 옮기거나 하부에 증설했는가?



상황별 추가 살수장애 점검체크리스트

1.창고 및 랙 설비 (물류센터 등) 물건이 높게 쌓이는 곳은 살수 장애가 가장 빈번하게 발생합니다.

점검 항목	점검 기준
최상단 적치 높이	헤드와 적치물 최상단 사이 거리가 45cm~60cm 이상 확보되었는가?
인랙(In-Rack) 헤드	랙 선반 폭이 1.2m를 초과하여 단마다 헤드가 설치되었는가?
랙 내 차폐판	상부 헤드 작동 시 하부 헤드의 감열을 방해하지 않도록 차폐판이 있는가?





2. 복층 및 가설 구조물 (사무실 내실 등) 공간 분리를 위해 설치한 구조물은 '지붕' 역할을 하여 살수를 막습니다.

점검 항목	점검 기준
복층 하부 공간	그물망이 아닌 막힌 천장(반자)이 있는 복층 하부에 헤드가 있는가?
칸막이 설치	칸막이(Wall)를 새로 설치하여 **살수 반경(1.7~2.3m)**을 벗어난 곳은 없는가?
가변형 파티션	천장까지 닿는 높은 파티션이 헤드 바로 옆에 붙어 있지는 않은가?





3. 설비 및 배관 밀집 구역 (기계실, 천장 내부) 배관이 겹겹이 지나가는 곳은 '그림자' 현상이 생기기 쉽습니다.

점검 항목	점검 기준
배관 다발 폭	여러 배관이 나란히 지나가며 형성된 전체 폭이 1.2m를 넘는가?
조명기구(레이스웨이)	대형 LED 등기구 또는 레이스웨이가 헤드 직하부에 위치하는가?
공조 덕트	에어컨 공조 덕트 하부에 사각지대가 발생하지 않는가?





4. 마감 및 유지관리 (인테리어) 성능 외에도 관리 부주의로 인한 장애를 체크합니다.

점검 항목	점검 기준
헤드 도색 방해	인테리어 도장 작업 중 헤드(감열체)에 페인트가 묻지는 않았는가?
차폐판(Deflector) 변형	헤드 반사판이 휘거나 꺾여 살수 패턴이 왜곡되지 않았는가?
보호망 설치	충격 우려가 있는 곳에 설치된 헤드 가드가 살수를 방해하진 않는가?





법규는 계속 변하고 현장 상황은 제각각이라 살수 장애 판단이 참 애매할 때가 많죠. 오늘 정리해 드린 체크리스트가 여러분의 현장 점검 시간을 조금이라도 단축해 드리고, 보고서 작성에 작은 보탬이 되길 바랍니다.
