프리액션밸브(준비작동식) 복구 및 세팅 가이드

프리액션밸브(준비작동식) 복구 및 세팅 가이드

"기본적으로 준비작동식 밸브는 교차회로(A, B회로) 방식을 따르지만, 최신 현장의 특수감지기(불꽃감지기, 아날로그식 등)는 예외일 수 있으니 주의가 필요합니다. 복구 및 세팅은 아래의 '순서'만 잘 지켜도 사고를 90% 예방할 수 있습니다."



1. 메인 밸브 폐쇄: 1차측(입구측) 게이트 밸브를 확실히 잠급니다.



2. 배수 밸브(Drain Valve) 개방: 2차측 배수 밸브를 열어 배관 내 잔류수를 모두 배출합니다.



3. 2차측 게이트 밸브 폐쇄: 확실한 세팅을 위해 2차측 게이트 밸브도 반드시 잠긴 상태여야 합니다.



4. 세팅차단 : 세팅밸브를 닫는다. (평상시 열려있는 세팅밸브 한해서)



5. 클래퍼 복구: 외부 복구 레버가 있는 모델은 레버를 조작하여 클래퍼를 안착시킵니다. (구형은 생략)



6. 솔레노이드 밸브 리셋: 작동된 솔레노이드의 수동 복구 핀을 누르거나 돌려 복구합니다.



7. 세팅 밸브 개방 및 압력 확인: 1차측 가압수가 중간 챔버로 유입되도록 세팅 밸브를 엽니다. 이때 중간 챔버 압력계(또는 1차측 압력계)가 정상 압력까지 올라가는지 확인합니다.

Tip: 평상시 세팅 밸브가 닫혀 있는 타입이라면 압력 수치만 확인하고 닫아 준다



8. 1차측 게이트 밸브 개방: 아주 천천히 엽니다. '서서히'가 핵심입니다. 급하게 열면 수격 현상으로 클래퍼가 다시 열릴 수 있습니다.



9. 2차측 게이트 밸브 개방: 세팅이 안정된 것을 확인한 후 2차측 밸브를 개방합니다.

최종 점검: 모든 밸브(개폐밸브, 세팅밸브, 배수밸브 등)가 해당 건물의 평상시 상태(열림/닫힘)에 맞게 정렬되었는지 마지막으로 확인합니다.



준비작동식(Pre-action) 밸브 구성도 및 개폐 상태

밸브명칭	평상시 상태	용도 및 기능
1차측 주개폐밸브	열림 (Open)	소화수가 밸브 하부까지 대기하도록 함
2차측 주개폐밸브	열림 (Open)	화재 시 헤드까지 물이 갈 수 있도록 개방
세팅 밸브 (가압용)	열림 (Open)	중간 챔버에 압력을 채워 클래퍼를 고정 (※제조사에 따라 다름)
경보시험 밸브	닫힘 (Close)	화재 상황을 가상하여 사이렌/수신반 연동 시험 시 사용
경보정지 밸브 (싸이렌 정지)	열림 (Open)	유수검지 시 압력스위치로 가는 길목. 닫으면 알람 안 울림
배수 밸브 (Drain)	닫힘 (Close)	2차측 배관의 물을 빼거나 플러싱할 때 사용
수동 개방 밸브 (긴급 개방)	닫힘 (Close)	전기적 신호 없이 수동으로 클래퍼를 열 때 사용
솔레노이드 밸브 (전동 개방)	닫힘 (Close)	수신반 신호를 받아 물리적으로 밸브를 개방





1. 세팅 밸브를 '열어두는' 경우 (가압식 / 챔버식)

요즘 신축 건물이나 흔히 보는 외부 복구 레버가 달린 신형 밸브들이 대부분 이 방식입니다.

• 원리: 1차측 가압수가 세팅 밸브를 통해 **중간 챔버(중간실)**로 들어가서 클래퍼를 꾹 눌러주고 있어야 합니다.
• 개폐 상태: 평상시 열림(Open)
• 특징: 만약 이 밸브를 닫아버리면 중간 챔버의 압력이 서서히 빠지면서 클래퍼가 들려버릴(오작동) 위험이 있습니다.
• 점검 포인트: 세팅 후 반드시 밸브가 열려 있는지 확인하고, 핸들을 떼어놓거나 봉인 작업을 하기도 합니다.

2. 세팅 밸브를 '닫아두는' 경우 (감압식 / 래치식)

구형 밸브나 특정 제조사의 모델(예: 초기형 격막식 등)에서 볼 수 있는 방식입니다.

• 원리: 세팅할 때만 가압수를 넣어 클래퍼를 안착시키고, 일단 클래퍼가 래치(걸쇠)에 걸려 고정되면 더 이상 가압수가 필요 없는 구조입니다.
• 개폐 상태: 평상시 닫힘(Close)
• 특징: 세팅이 끝난 후에도 밸브를 열어두면 오히려 오동작 시 배수관으로 물이 계속 쏟아지거나 시스템에 무리를 줄 수 있어 닫아두는 경우가 많습니다.



"현장에 설치된 프리액션 밸브의 제조사 카탈로그나 밸브 몸체에 붙은 계통도를 반드시 확인해야 합니다. '원래 열려 있겠지' 혹은 '남들이 닫아놨으니 닫아야지'라는 추측이 가장 위험합니다.

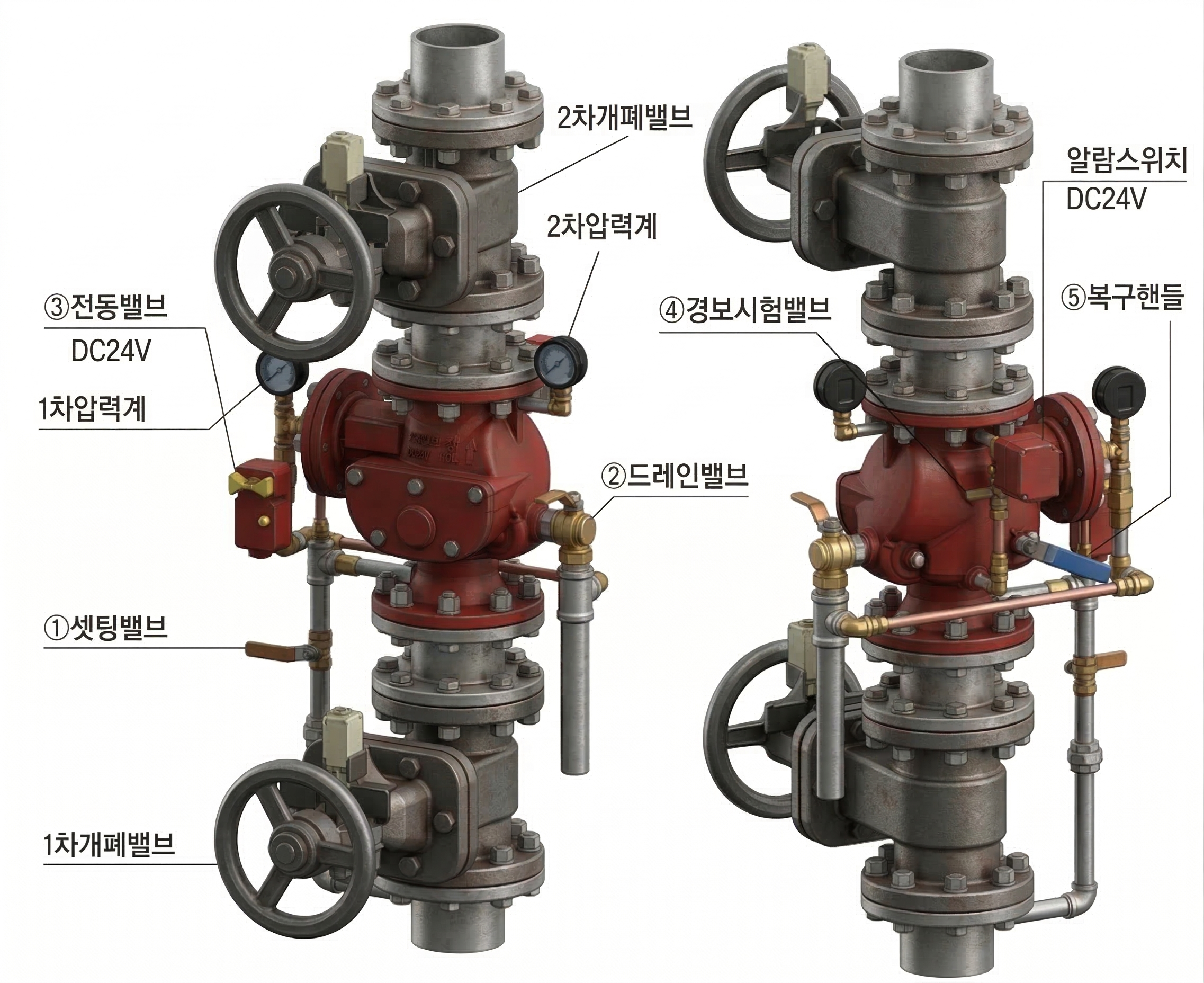

프리액션밸브 구성도



세팅이 안 될 때? 1차측 가압수 플러싱법

정상적인 방법으로 세팅이 안 된다면, 밸브 시트(클래퍼) 사이에 낀 이물질이 원인일 확률이 90%입니다. 이때는 아래 순서로 '강력 세척'을 진행하세요.

구체적인 플러싱 순서

1. 솔레노이드 개방: 솔레노이드 밸브를 수동으로 개방합니다. (챔버 내부 물이 빠져나갈 길을 여는 과정)



2. 배수 밸브(Drain Valve) 개방: 내부 잔류수와 찌꺼기가 나갈 통로를 확보합니다.



3. 1차측 게이트 밸브 살짝 개방 (5~10초): 1차측 밸브를 10~20%만 살짝 열어줍니다.

효과: 강력한 수압이 챔버와 솔레노이드 라인을 훑으며 고착된 이물질을 배수구로 밀어냅니다.



4. 1차측 게이트 밸브 폐쇄: 세척이 끝났으니 1차측을 다시 잠급니다.



5. 솔레노이드 복구: 솔레노이드 밸브를 정상 위치로 복구(잠금)합니다. (이제 챔버에 압력을 가둘 준비가 됨)



6. 배수 밸브(Drain Valve) 폐쇄: 배수 경로를 차단합니다.



7. 세팅 밸브 개방: 세팅 밸브를 열어 챔버에 압력을 채웁니다. 이때 압력계 바늘이 힘차게 올라가야 합니다.



8. 정상 세팅 진행: 챔버 압력이 안정된 것을 확인 후, 1차측 메인 밸브를 '천천히' 개방하며 세팅을 마무리합니다.





[주의] 1차측 메인 밸브를 열기 전, 2차측 게이트 밸브가 확실히 잠겼는지 두 번 확인해야 합니다. 만약 2차측 밸브가 열려 있다면 플러싱하는 동안 헤드 쪽으로 물이 대량 공급되어 "수손 피해" 가 발생할 수 있습니다!





"프리액션밸브(준비작동식) 복구 및 세팅 가이드 정리해 봤습니다. 현장마다 상황이 다 다르니 혹시나 세팅 중에 해결되지 않는 특이 케이스가 있다면 댓글로 남겨주세요. 제가 아는 선에서 함께 고민해 드리겠습니다. 여러분의 공감과 댓글은 다음 현장 노하우를 정리하는 큰 힘이 됩니다!"
